MACHINE機器情報
物性計測機器 表面・界面物性解析装置
SAICAS EN-WA
| メーカー | ダイプラ・ウィンテス |
|---|---|
| 販売元 | ダイプラ・ウィンテス |
お問い
合わせ
リストに
入れる お問い
合わせ
リストから
削除する
合わせ
リストに
入れる お問い
合わせ
リストから
削除する
比較リスト
に入れる 比較リスト
から
削除する
に入れる 比較リスト
から
削除する
特長
SAICASの切削によって作製される切片を各種熱、湿式分析に適用するためのモード追加モデルです。
概要
Surface And Interfacial Cutting Analysis Systemの頭文字をとりSAICAS（サイカス）と呼ばれるこの装置は、被着体の剥離強度とせん断強度を測定する装置です。
SAICAS EN-Wの機能に加え、湿式分析用の指定厚みの切片を自動作製する機能を備えたモデルです。

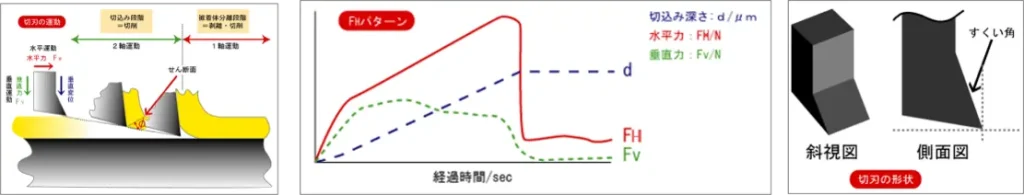

原理
- 被着体の測定は、表面から界面にかけて鋭利な切刃で超低速で切削及び剥離して行います。
- 測定するデータは、切刃にかかる水平力と垂直力、及び垂直変位です。
- 切刃の材質は焼結合金や単結晶ダイヤモンドを用います。
- 剥離強度は刃幅あたりの水平力で求め、せん断強度は切削理論に基づいて計算します。
商品ページ
仕様
| 型式 | SAICAS EN-WA |
|---|---|
| サイズ | 本体 約280(W) x 700(D) x 500(H)mm (配線等の突起物を除く)、X軸電動ステージコントローラ 約135(W) x 285(D) x 195(H)mm |
| 質量 | 約40kg＋約5kg |
| 電源 | 100V |
| その他 | 試料サイズ 40(W) x 80 (D) x 6(H)mm (リフト型使用時) 50(W) x 50(D) x 10(H)mm (真空吸着型(φ20mm)使用時） 50(W) x 80(D) x 10(H)mm (真空吸着型(65(W) x 35(D)mm)使用時) データ解析 切削理論を基にコンピューター処理 データ保存形式 CSV形式に変換可能 装置操作 Windowsパソコンにて操作 寸法 本体 約280(W) x 700(D) x 500(H)mm ・約40kg (配線等の突起物を除く) X軸電動ステージコントローラ 約135(W) x 285(D) x 195(H)mm 約5kg 定格荷重 20N 分解能:定格荷重の±1% |
| メーカー希望小売価格(税別) | お問合せください |
各種測定について

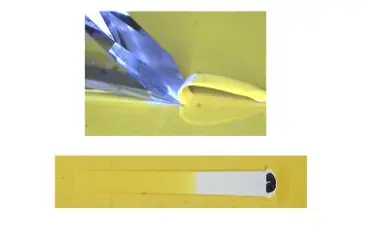

剥離強度(kN/m)
被着体の密着性を数値化できます。
せん断強度(MPa)
被着体のせん断強度を数値化できます。

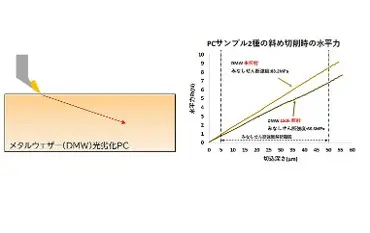

斜め切削加工
表面分析（IRなど）の深さ方向解析のための面出し加工ができます。

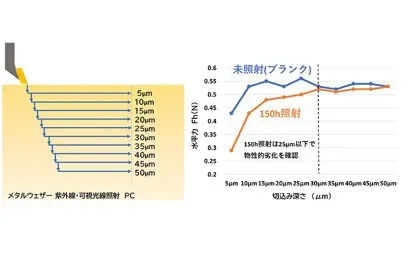

強度の深さ方向解析
材料変質の深さ方向の強度解析ができます。
材料変質の深さ方向の強度解析ができます。
その他

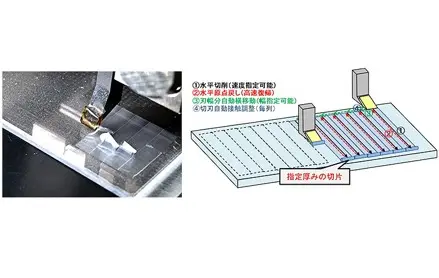

SAICAS「EN-WA型」にはＸ軸電動ステージを使って試料台をＸ軸方向に動かして、 一列ずつ自動的にずらしながら連続的に切削する「水平連続切削」が機能として備わっており、 平面試料の広範表層採取を自動的に行うことが可能です。
回収した切片ををLC、GPCといった湿式分析やTG-DTAやDSC等の熱分析に活用できます。
